מצלמה טרמית לעומת גז לאיתור נזילות - מה עדיף?

אבשלום הזמין מאתר נזילות לאחר שהשרברב שלו לא הצליח לאתר את הבעיה. אבשלום ציפה לאדם עם מצלמה. מה שהוא לא ציפה לו – זה שהמאתר יוציא שלושה כלים שונים לפני שיבחר באחד. "למה אתה צריך את כולם?" שאל אבשלום. "כי כל נזילה שונה," השבתי. "ומי שמגיע עם כלי אחד – מגיע עם תשובה חצי."

שלוש שיטות – סקירת 60 שניות

לפני שניכנס לפרטים, תמונת מצב כללית. מצלמה טרמית מזהה הפרשי חום. גז (מימן או גז טרייסר) מוזרק לצינור ומתנדף דרך נקודת הדליפה, שם חיישן מאתר אותו. מכשור אקוסטי קולט את קול הזרימה של מים מתחת ללחץ. לכל אחת – חוזקות, חולשות, ומצבים שבהם היא מנצחת.

מצלמה טרמית – חוזקות וחולשות

איך היא עובדת

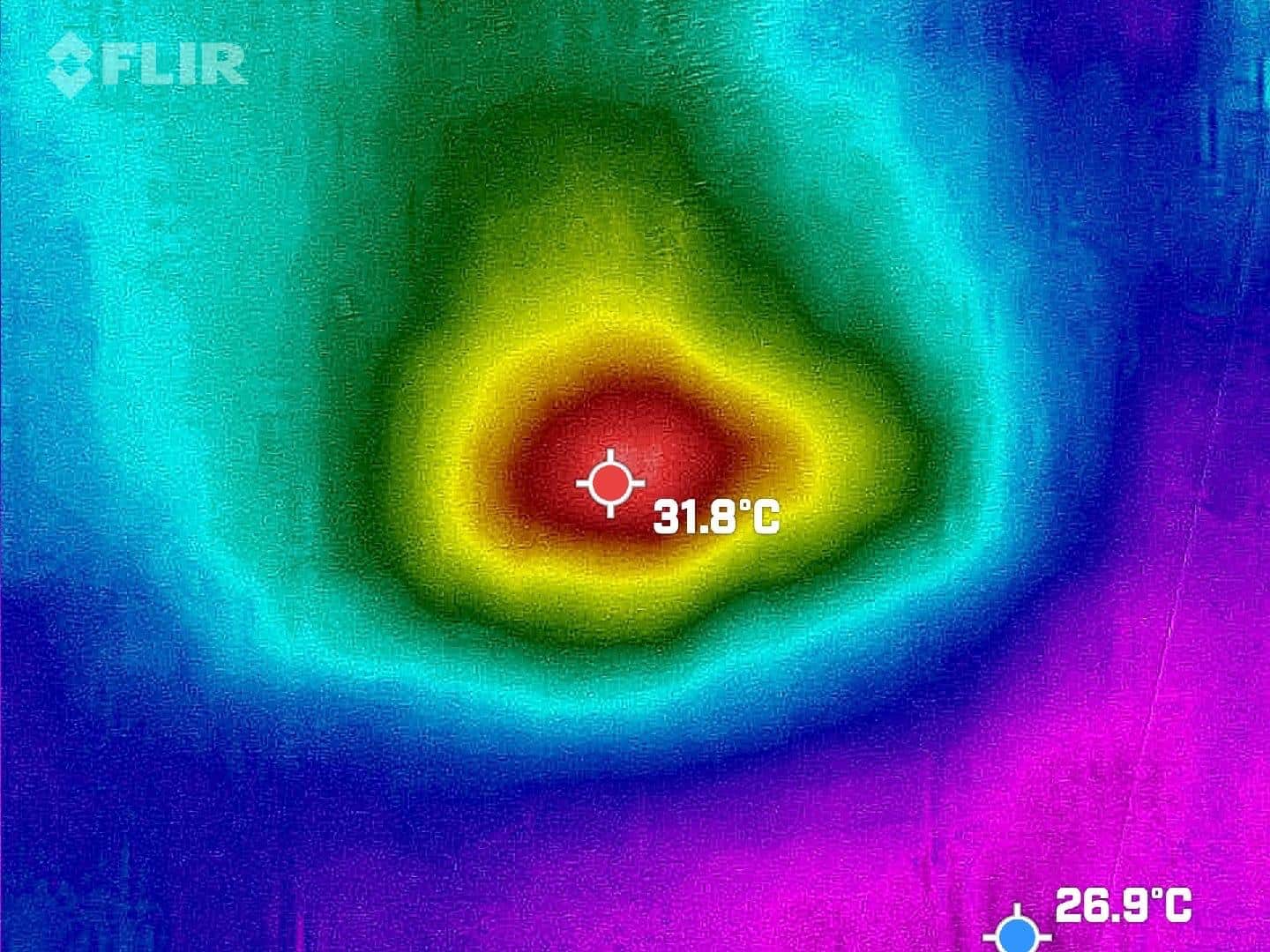

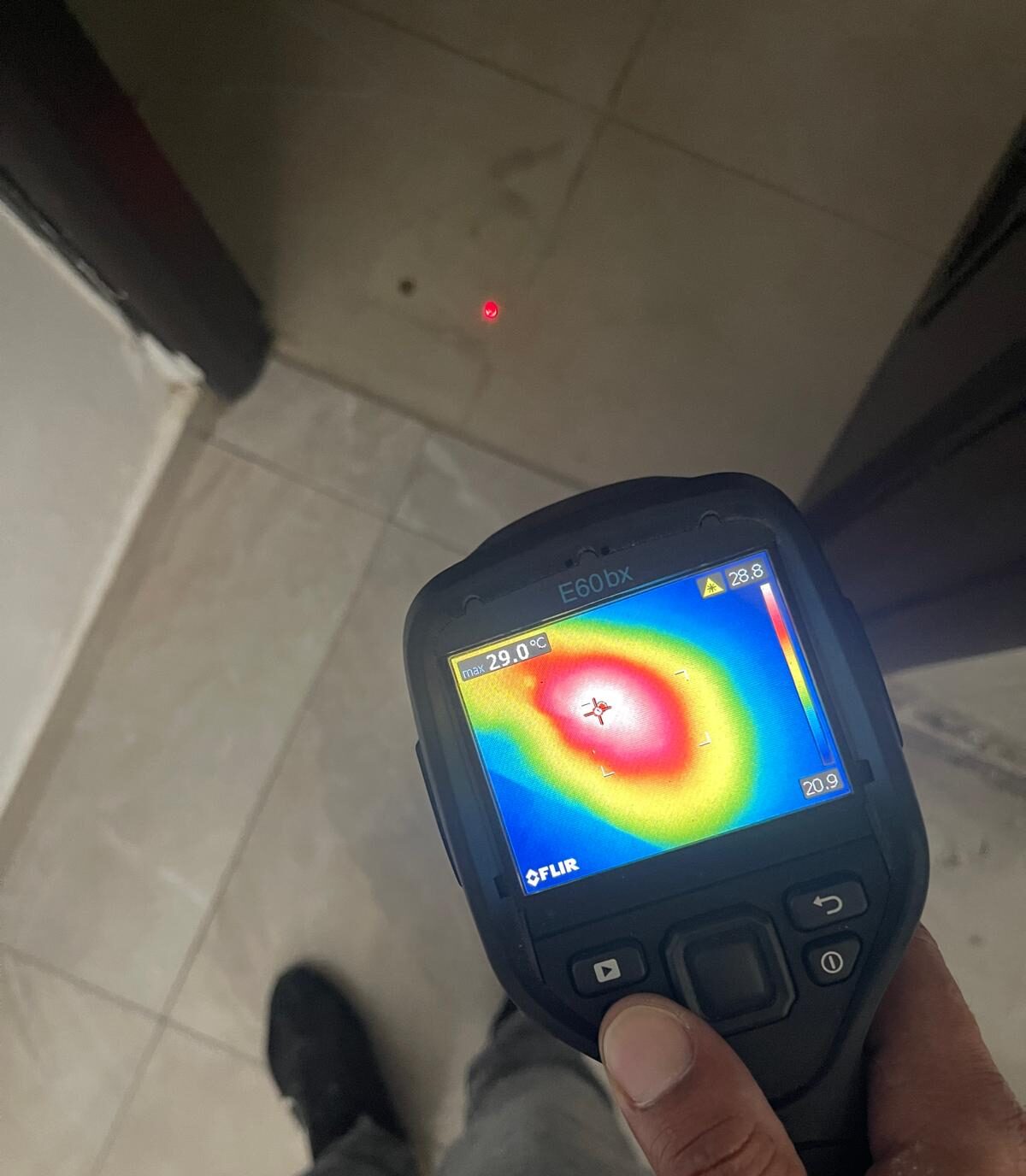

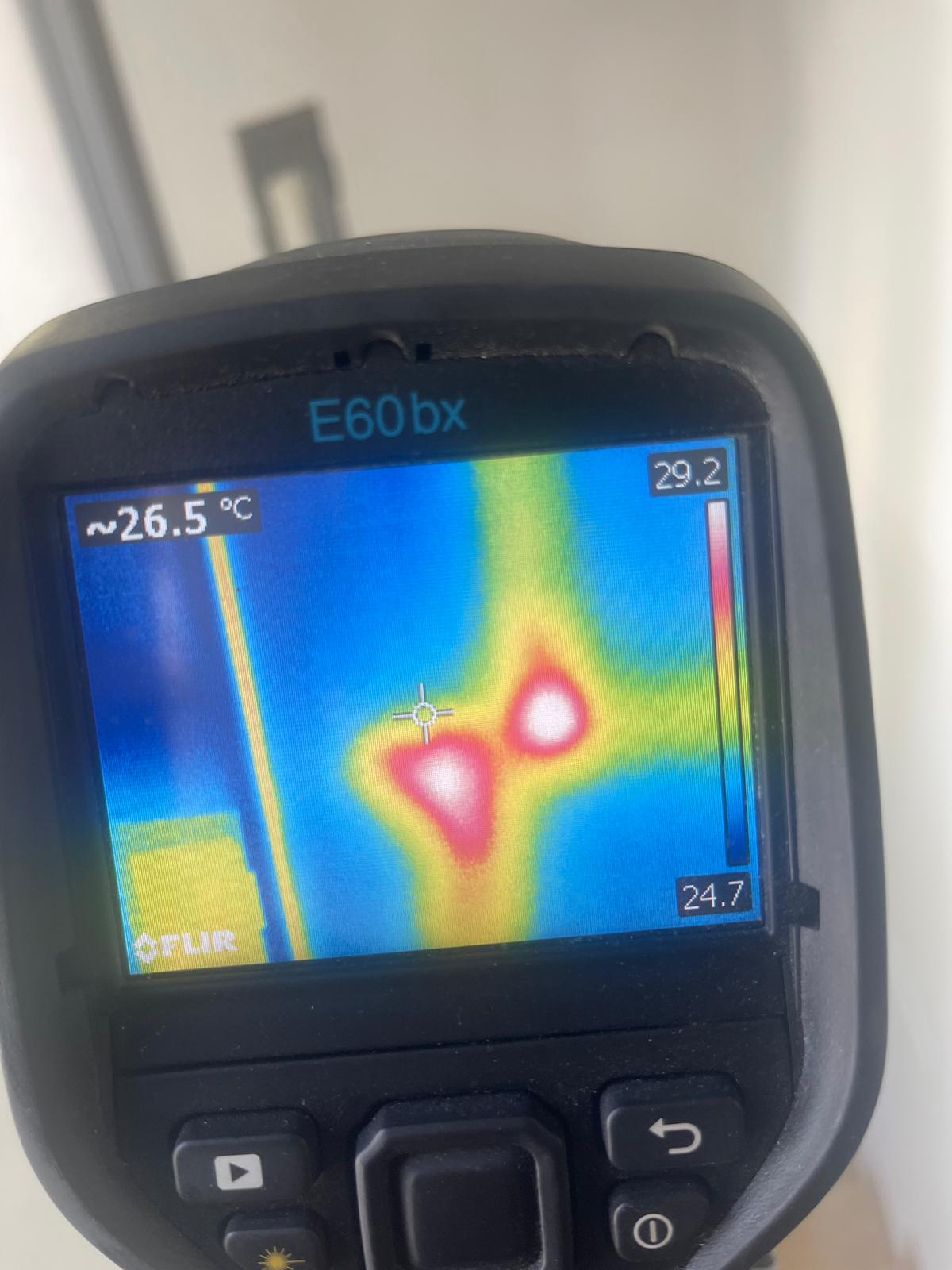

מצלמה טרמית (תרמוגרפית) מזהה הפרשי טמפרטורה ומציגה אותם כמפת צבעים. מים דולפים יוצרים "כתם" בטמפרטורה שונה מסביבתם. על קיר פנימי, נזילת צינור חם תיראה כאיזור כתום-אדום על רקע כחול-ירוק. על רצפה מחוממת (תת-רצפתי), דליפה תיצור "צל" בטמפרטורה.

מתי המצלמה הטרמית מנצחת

חימום תת-רצפתי – אחד המקרים הכי טובים. המערכת פועלת בחום, והדליפה יוצרת תבנית חום שונה שברורה לחלוטין. קירות פנים עם צינורות מים חמים. תקרות שמתחתן עוברים צינורות חמים. בדיקת מקרר, כיור, מכונת כביסה – כשרוצים לדעת מאיפה הלחות באה לפני שפותחים קיר.

מתי המצלמה מגבילה

חוץ ביום חם – הפרשי החום קטנים מדי, הרעש הסביבתי גדול. צינורות מים קרים – אין הפרש חום משמעותי. קיר עם בידוד עבה – הבידוד מסתיר את ההפרש. כשהנזילה קטנה מאוד ואיטית – לוקח זמן עד שנוצרת תבנית חום גלויה.

גז – מתי הוא מנצח

איך זה עובד

מזרימים לצינור תערובת גז (בדרך כלל מימן עם חנקן, או גז טרייסר מיוחד) בלחץ נמוך. הגז מתנדף דרך נקודת הדליפה – גם אם היא קטנה מאוד. חיישן רגיש עובר על פני השטח ומאתר את ריכוז הגז. השיטה לא תלויה בהפרש חום, לכן עובדת גם בתנאים שמצלמה טרמית מתקשה בהם.

מתי הגז מנצח

נזילות בחצר ובגינה – תנאי חוץ, אדמה שמבלמת חום. נזילות בצינורות קרים – ביוב, מים קרים, מי גשם. דליפות קטנות מאוד שלא יוצרות תבנית חום גלויה. חיפוש בשטח גדול כמו חניון תת-קרקעי, חצר ציבורית, או שדרת עצים. מצבים שבהם צריך רמת דיוק גבוהה בלוקאליזציה – הגז מצביע על נקודה מדויקת, לא על אזור.

מגבלות הגז

דורש הכנה – צריך לסגור את קו המים ולחבר ציוד הזרקה. לא עובד טוב בשטחים פתוחים עם רוח חזקה. בנזילות מרובות – הגז מתפשט ויכול להוביל לממצאים מרובים שדורשים מיון.

מכשור אקוסטי – מתי מוסיפים אותו

מכשור אקוסטי קולט קול. מים שדולפים מצינור בלחץ יוצרים קול ספציפי – מעין שקשוק או ציפצוף – שמכשיר רגיש יכול לקלוט מרחוק ואף דרך קיר או ריצוף. השימוש העיקרי: כשרוצים לאתר נזילה ב"קו ארוך" של צנרת, ולהבין באיזה קטע היא מתרחשת לפני שמחליטים על אמצעי האיתור הבא.

שילוב מכשור אקוסטי עם טרמי או גז נותן תמונה שלמה יותר – מיקום בקטע הצינור, עומק ונקודה מדויקת – ומצמצם את שטח החפירה הנדרש.

איך מאתר מקצועי מחליט

הבדיקה הראשונה – לפני שפותחים כלי

כשאני מגיע לנזילה, השאלות הראשונות הן: איפה? פנים או חוץ? צינור חם או קר? האם יש סימנים גלויים ואיפה בדיוק? מה אמר מד המים? בדקתי את ההיסטוריה של הנכס – האם עבדו כאן בעבר? כמה שנים יש לצנרת?

הבדיקה הקצרה הזו חוסכת זמן ותקלות. מאתר שפותח מצלמה טרמית על כל מקרה – עלול לפספס נזילה בחצר שרק גז יאתר.

שני כלים, לא אחד

כשהמקרה מורכב, אני משלב גם את שיטת הגז לאיתור נזילות – שתי השיטות ביחד נותנות תמונה שלמה ומדויקת.
