איך משתמשים במצלמה טרמית לאיתור נזילות מים בקירות הבית? המדריך המלא
כשמגלים סימני רטיבות על הקיר, התגובה הראשונה היא בדרך כלל לחץ וחשש מהרס מאסיבי של הבית לצורך התיקון. הטכנולוגיה המודרנית שינתה את חוקי המשחק, ואחד הכלים המרכזיים שחוסכים זמן וכסף הוא המצלמה התרמית.
מהי בעצם מצלמה תרמית ואיך היא רואה מים?
מצלמה תרמית היא מכשיר מדידה אלקטרוני שקולט קרינה אינפרה-אדומה הנפלטת מכל עצם בסביבה. בניגוד לעין האנושית שרואה אור נראה, המצלמה מתרגמת הפרשי טמפרטורה לתמונה ויזואלית צבעונית שבה כל צבע מייצג רמה תרמית שונה.
כאשר מדברים על איך משתמשים במצלמה טרמית לאיתור נזילות מים בקירות הבית?, חשוב להבין שהמצלמה לא "רואה" מים דרך בטון, אלא מזהה את השינוי בטמפרטורה של חומרי המבנה. מים נוטים לאגור טמפרטורה שונה מהקיר היבש, בדרך כלל הם יהיו קרים יותר מהסביבה עקב תהליך של אידוי.
המצלמה התרמית הופכת את הבלתי נראה לנראה על ידי זיהוי דפוסי חום וקור שמעידים על נוכחות נוזלים. תהליך הזיהוי מתבסס על הנדסת אינפרא-אדום שקיר רטוב משנה את המוליכות התרמית שלו. המצלמה מאפשרת לאתר את המקור המדויק של הנזילה מבלי לשבור אפילו גרם אחד של טיח או קרמיקה בשלב האבחון.
השלבים המוקדמים:
הכנת הבית לבדיקה תרמית לפני שמתחילים להפעיל את המכשיר, יש לבצע מספר פעולות כדי להבטיח שהתוצאות יהיו מדויקות ככל האפשר. כדי שהמצלמה תוכל לזהות הפרשי טמפרטורה, לעיתים יש צורך לייצר "ניגודיות תרמית" מכוונת בין המים לבין הקיר.
אם מדובר בנזילה מצנרת המים החמים, כדאי להפעיל את ברזי המים החמים במשך מספר דקות לפני תחילת הבדיקה. החום מהצנרת יעבור לקירות סביב מקום הדליפה, והמצלמה תראה כתם "חם" וברור בנקודת הכשל, מה שמקל על זיהוי דליפות מים בצורה מהירה.
הכנה נכונה של השטח והזרמת מים במערכת הן המפתח לקבלת תמונה תרמית נקייה וברורה של התקלה. במקרים של נזילות מים קרים, לפעמים כדאי דווקא לכבות את מיזוג האוויר או לחמם מעט את החדר. כך נוצר פער טמפרטורות משמעותי יותר בין הקיר החמים למים הקרים שדולפים בתוכו, והמצלמה תציג את האזור הרטוב בצבעים כחולים כהים ובולטים.
איך משתמשים במצלמה טרמית לאיתור נזילות מים בקירות הבית בפועל?

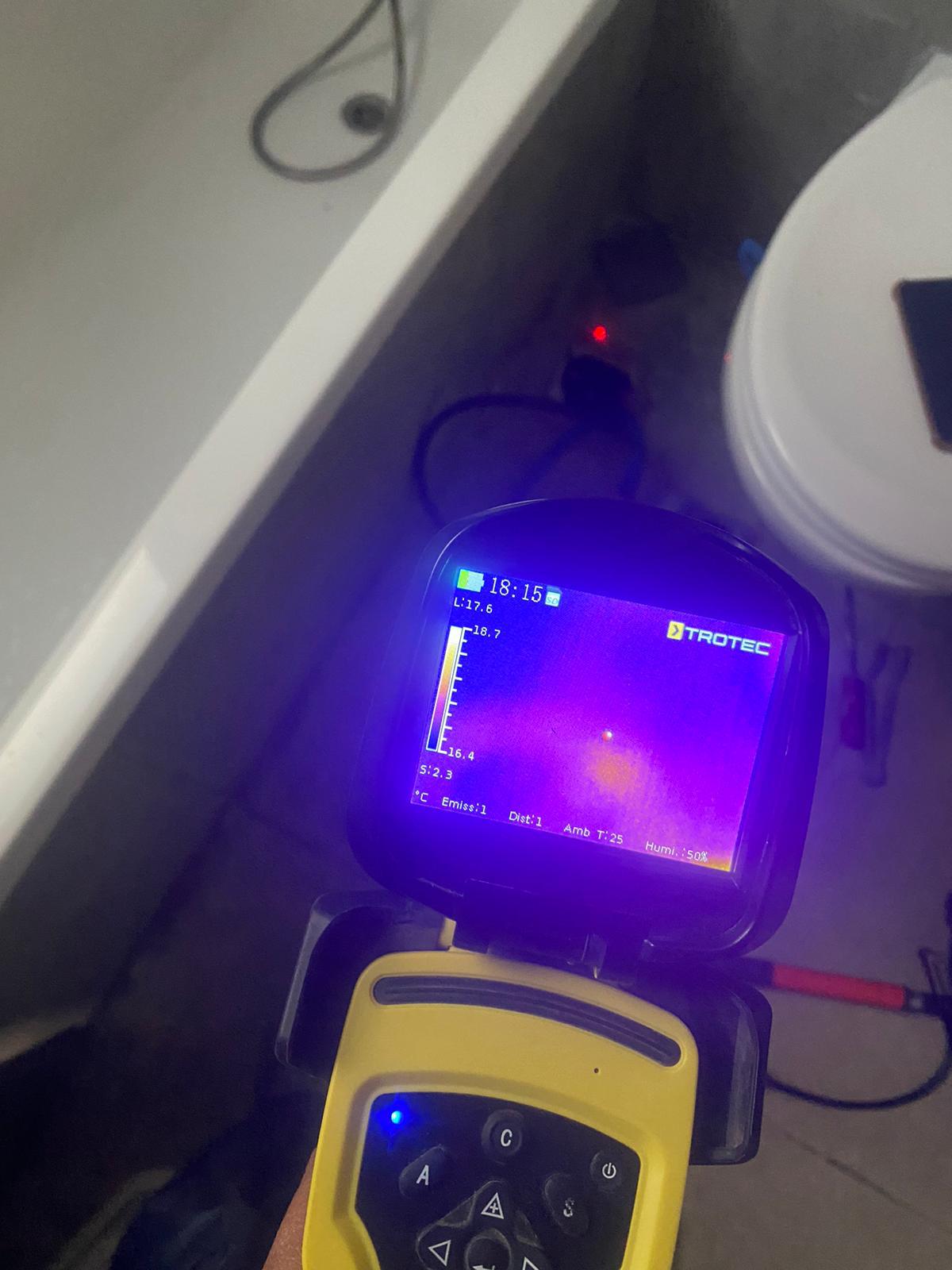

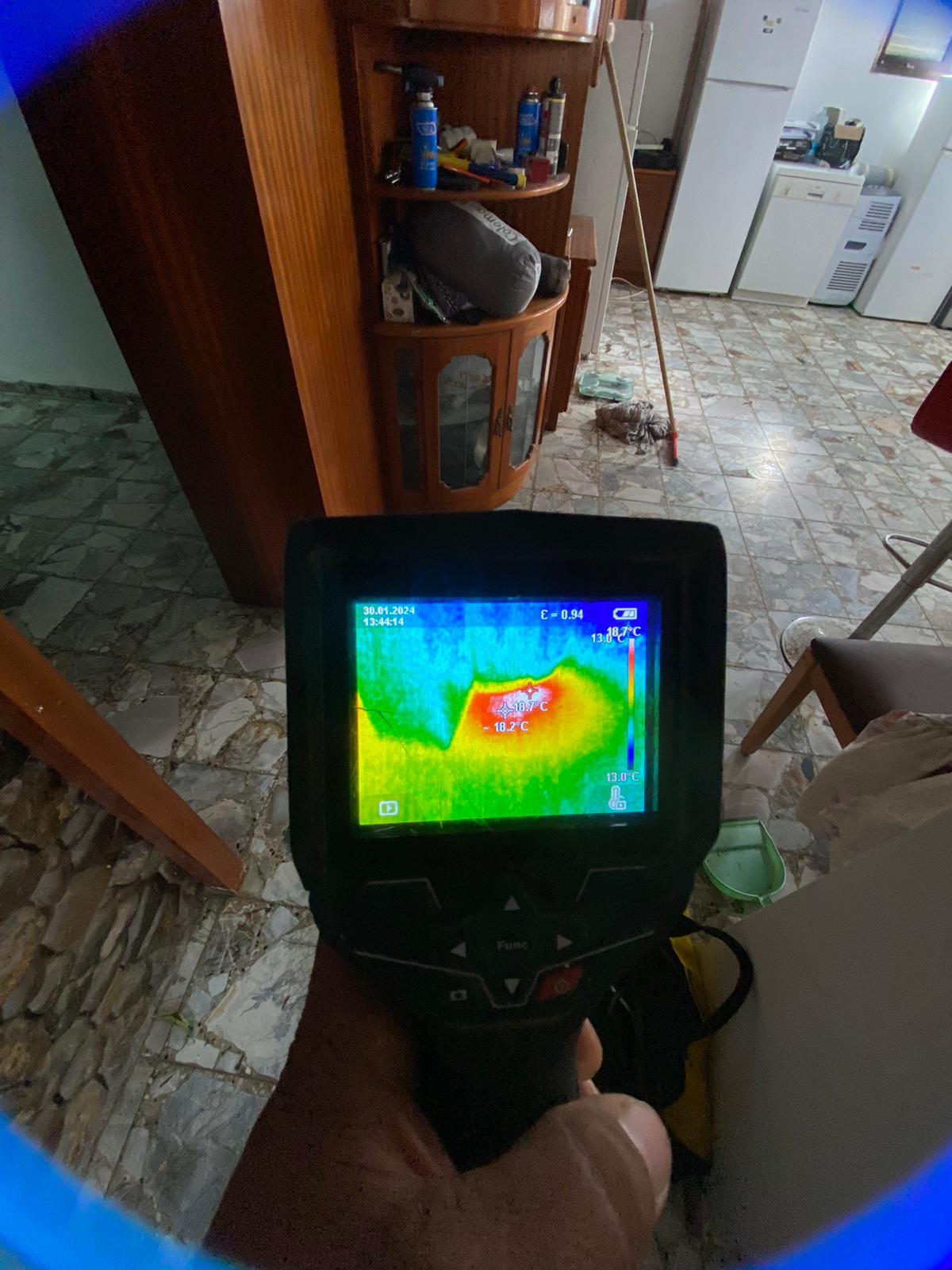

השימוש במכשיר דורש מיומנות וניסיון בפענוח התמונה שמוצגת על המסך. המפעיל עובר עם המצלמה באיטיות לאורך הקירות החשודים, תוך שמירה על מרחק קבוע וזווית צפייה אופטימלית שתמנע השתקפות של מקורות קרינה תרמית אחרים כמו גופי תאורה או מכשירי חשמל.

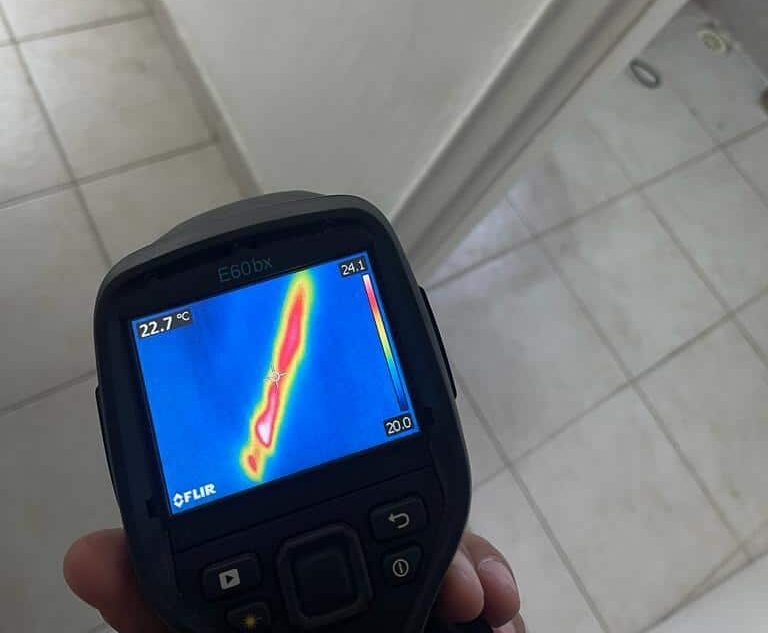

במהלך הסריקה, מחפשים "כתמי צבע" שאינם תואמים את המבנה הרגיל של הקיר. למשל, צורה של מניפה או כתם רחב שמתחיל מנקודה צרה מעידים לרוב על נזילה פעילה מצמרת. לעומת זאת, דפוס של רצועות ארוכות עשוי לסמן מעבר של צנרת תקינה אך חמה.
סריקה יסודית במצלמה תרמית כוללת מעבר על כל מסלולי הצנרת המשוערים כדי למצוא אנומליות תרמיות חשודות. בעבודה עם המצלמה, המפעיל מבצע התאמה של סקאלת הטמפרטורות (Sensitivity). כוונון עדין של המכשיר מאפשר להבדיל בין סתם קיר קר לבין רטיבות ממשית שנגרמת עקב רטיבות בקירות הבית. לאחר זיהוי הנקודה, המומחה מתעד את הממצאים בתמונה דיגיטלית המשלבת צילום רגיל עם צילום תרמי.
טבלת השוואה:
איתור מסורתי לעומת איתור תרמי
| מאפיין | איתור מסורתי | איתור במצלמה תרמית |
|---|---|---|
| הרס למבנה | שבירת קירות וריצוף לאיתור המקור | אבחון ללא הרס כלל (Non-destructive) |
| זמן ביצוע | ארוך, דורש פינוי פסולת ועבודות שיפוץ | קצר, האבחון מסתיים תוך דקות או שעות בודדות |
| דיוק | מבוסס על הערכות וניחושים של האינסטלטור | דיוק גבוה מאוד המבוסס על נתונים פיזיקליים |
| עלות כוללת | יקרה עקב הצורך בתיקון נזקי האבחון | חסכונית |
פענוח הממצאים: בין מים לבין גשרי קור אחת הטעויות הנפוצות של חובבנים היא לחשוב שכל כתם כחול במצלמה הוא נזילת מים. כאן נכנס לתמונה הניסיון המקצועי של מאתר הנזילות.
לעיתים, כתם קר יכול להיווצר כתוצאה מ"גשר קור"
- מצב שבו הבידוד של הבית לקוי והקור מהחוץ חודר פנימה דרך בטון או עמודים. דוח של משרד האנרגיה האמריקאי ממחיש את ההבדל בין דליפה אמיתית וכשלים תרמיים. מאתר מקצועי יודע להבחין בין כתם שנגרם מלחות ולבין כתם שנגרם מצינור שהתפוצץ. שימוש במצלמה תרמית דורש הבנה גיאומטרית של הכתם: מים דולפים נוטים להתפשט בהתאם לכוח המשיכה או לחץ המים, בעוד שגשרי קור מופיעים בדרך כלל בפינות חיבור בין קירות לתקרה. היכולת להבדיל בין רטיבות אמיתית לבין ליקויי בידוד תרמיים היא שמבדילה בין מאתר מומחה לבין מפעיל מכשירים. במקרים שבהם יש ספק, המאתר ישלב כלים נוספים כמו מד לחות (Moisture Meter). בעוד שהמצלמה מסמנת את האזור החשוד, מד הלחות מאשר אם באמת יש שם אחוזי לחות חריגים בתוך הקיר, ובכך נותן אישור סופי לאבחנה.
חשיבות השימוש במצלמה תרמית לפני רכישת דירה קניית נכס היא אחת ההשקעות הגדולות ביותר שלכם, ולכן מומלץ מאוד לבצע בדיקת איתור נזילות לפני קניית נכס באמצעות ציוד תרמי.
פעמים רבות מוכרים צובעים את הקירות כדי להסתיר סימני עובש ורטיבות, והעין האנושית לא יכולה לראות את הלחות הכלואה מתחת לשכבת הצבע החדשה. מצלמה תרמית "חודרת" דרך שכבות הצבע הקוסמטיות ומגלה אם הקיר שמאחוריהן רטוב או יבש. זהו כלי המיקוח הטוב ביותר שיכול להיות לכם לפני חתימה על חוזה, שכן תיקון נזילות סמויות יכול להגיע לעשרות אלפי שקלים לאחר המעבר לבית החדש.
בדיקה תרמית יסודית לפני רכישה חושפת כשלים סמויים שיכולים להשפיע משמעותית על מחיר הנכס. כפי שניתן לראות במקומות כמו איתור נזילות ברעננה, הביקוש לבדיקות אלו עולה ככל שהמודעות לטכנולוגיה גדלה (ראו הנחיות להגנה מפני רטיבות של משרד הבינוי והשיכון). זה לא רק עניין של נוחות, אלא צעד כלכלי חכם שנותן שקט נפשי ובטחון שהבית שאתם קונים באמת במצב מצוין.
יתרונות נוספים של הטכנולוגיה באזורים מורכבים ישנם אזורים בבית שבהם קשה מאוד לזהות נזילה באמצעים רגילים, כמו מרתפים או שטחים נרחבים מתחת לריצוף.
המצלמה התרמית מצטיינת במיוחד כאשר מבצעים איתור נזילות במרתפים, שם הלחות יכולה להגיע מהקרקע או מאיטום לקוי של הקירות החיצוניים. בנוסף, הטכנולוגיה עוזרת מאוד בתחזוקה מונעת. במקום לחכות שהמים יצאו החוצה ויהרסו את הרהיטים או את הטיח, סריקה תקופתית יכולה לזהות "הזעה" של צינור לפני שהוא הופך לקרע רציני. זה מאפשר לתכנן את התיקון בזמן נוח ובמינימום הוצאות.
חשיפה מוקדמת של כשלים במערכות המים מונעת נזקים מצטברים למבנה ולתכולת הבית. בסופו של דבר, המכשור המתקדם הופך את כל נושא האינסטלציה להרבה יותר נקי ושקט. אין יותר צורך להפוך את הבית לאתר בנייה רק כדי לדעת למה יש ריח של ביוב בבית או למה חשבון המים קפץ פתאום ללא סיבה נראית לעין.
סיכום קצר על הטכנולוגיה והשימוש בה השימוש במצלמה תרמית הוא המהפכה הגדולה ביותר בתחום אחזקת המבנים בעשורים האחרונים. היא מאפשרת אבחון מהיר, מדויק ונקי, וחוסכת לבעלי בתים עוגמת נפש רבה והוצאות כספיות מיותרות על שבירת קירות מיותרת.
כשמחפשים תשובה לשאלה איך משתמשים במצלמה טרמית לאיתור נזילות מים בקירות הבית?, התשובה היא שילוב של טכנולוגיה עילית עם מיומנות אנושית. בחירה במאתר מקצועי שמשתמש בציוד איכותי היא הדרך הטובה ביותר להבטיח את תקינות הבית שלכם לאורך שנים. איתור נכון הוא הבסיס לתיקון מוצלח, וציוד תרמי הוא הכלי המנצח במשימה הזו.
שאלות ותשובות
קיר עם נזילה יציג דפוס תרמי של הפרשי טמפרטורה. בדרך כלל, אזור רטוב ייראה ככתם כהה (בגווני כחול או סגול) בגלל שהמים גורמים לקיר להיות קר יותר משאר המשטח עקב תהליכי אידוי. אם מדובר בנזילה של מים חמים, הכתם יופיע בצבעים בהירים (צהוב, כתום או אדום).
מצלמה תרמית איכותית מסוגלת לזהות נזילות בעומק של כמה סנטימטרים בתוך הקיר או מתחת לריצוף. הדיוק תלוי בחומר שממנו עשוי הקיר (בטון, בלוקים או גבס) ובהפרשי הטמפרטורה שקיימים בשטח בעת הבדיקה. ככל שהנזילה גדולה יותר והקיר דק יותר, כך הזיהוי יהיה ברור יותר.
בדיקה תרמית היא רק השלב הראשון. לאחר שהמצלמה איתרה את המיקום המדויק, מבצעים תיקון נקודתי במינימום הרס. היתרון הוא שאתם לא צריכים לשבור את כל הקיר כדי למצוא את הצינור הפגום, אלא רק לפתוח חור קטן בדיוק איפה שהמצלמה הצביעה על הכשל.
מומלץ לבצע בדיקת איתור נזילות במצלמה תרמית בכל פעם שמופיעים סימני רטיבות, עובש, קילופי צבע או כאשר חשבון המים קופץ ללא הסבר. בנוסף, מומלץ מאוד לבצע בדיקה כזו לפני רכישת דירה יד שנייה כדי להימנע מהפתעות יקרות לאחר המעבר.
בהחלט. המצלמה התרמית היא כלי מוביל לאבחון נזילות סמויות מתחת לרצפה. היא מזהה את מסלול הצינורות ואת נקודת הדליפה המדויקת דרך הקרמיקה, הלבנים או השיש, ובכך חוסכת את הצורך להרים מרצפות רבות בחיפוש אחר התקלה.
מתי מצלמה טרמית לא מספיקה? המגבלות שחשוב להכיר
אנחנו מאמינים בשקיפות מלאה: מצלמה טרמית היא כלי מצוין, אבל היא לא פתרון קסם לכל מצב. חשוב שתדעו מתי היא עלולה שלא לתת תשובה חד-משמעית:
- נזילות במים קרים ללא הפרש טמפרטורה: המצלמה מזהה הבדלי טמפרטורה. כשהמים הדולפים באותה טמפרטורה כמו הסביבה, הנזילה עלולה "להיעלם" מהמסך.
- צנרת עמוקה או מבודדת: ככל שהצינור קבור עמוק יותר בקיר או ברצפה, החתימה התרמית שמגיעה לפני השטח חלשה יותר.
- רטיבות ישנה שהתייבשה חלקית: המצלמה מראה את מצב הרטיבות עכשיו, לא את מקורה ההיסטורי - ולכן דרושה גם מדידת לחות משלימה.
- הפרעות סביבתיות: שמש ישירה על קיר חיצוני, מזגן פועל או רצפה שחוממה לאחרונה עלולים ליצור דפוסי חום מטעים.
בדיוק בגלל זה אנחנו אף פעם לא מסתמכים על מכשיר אחד בלבד: כשיש ספק, אנחנו מצליבים את ממצאי המצלמה הטרמית עם מדידות לחות, בדיקת לחץ, ובמקרים מורכבים - איתור בגז או מכשור אקוסטי. כך אתם מקבלים אבחנה אמינה, לא ניחוש.
